静岡県沼津市の現場にて、電動シャッターのモーター音はするのにシャッターが途中で止まって動かない というご相談を受け、原因調査からモーター交換までを行った施工事例をご紹介します。三和シャッター製の電動シャッターで、長期間の使用による駆動部分の劣化が原因だったケースですので、同じような症状でお悩みの方はぜひ参考にしてください。

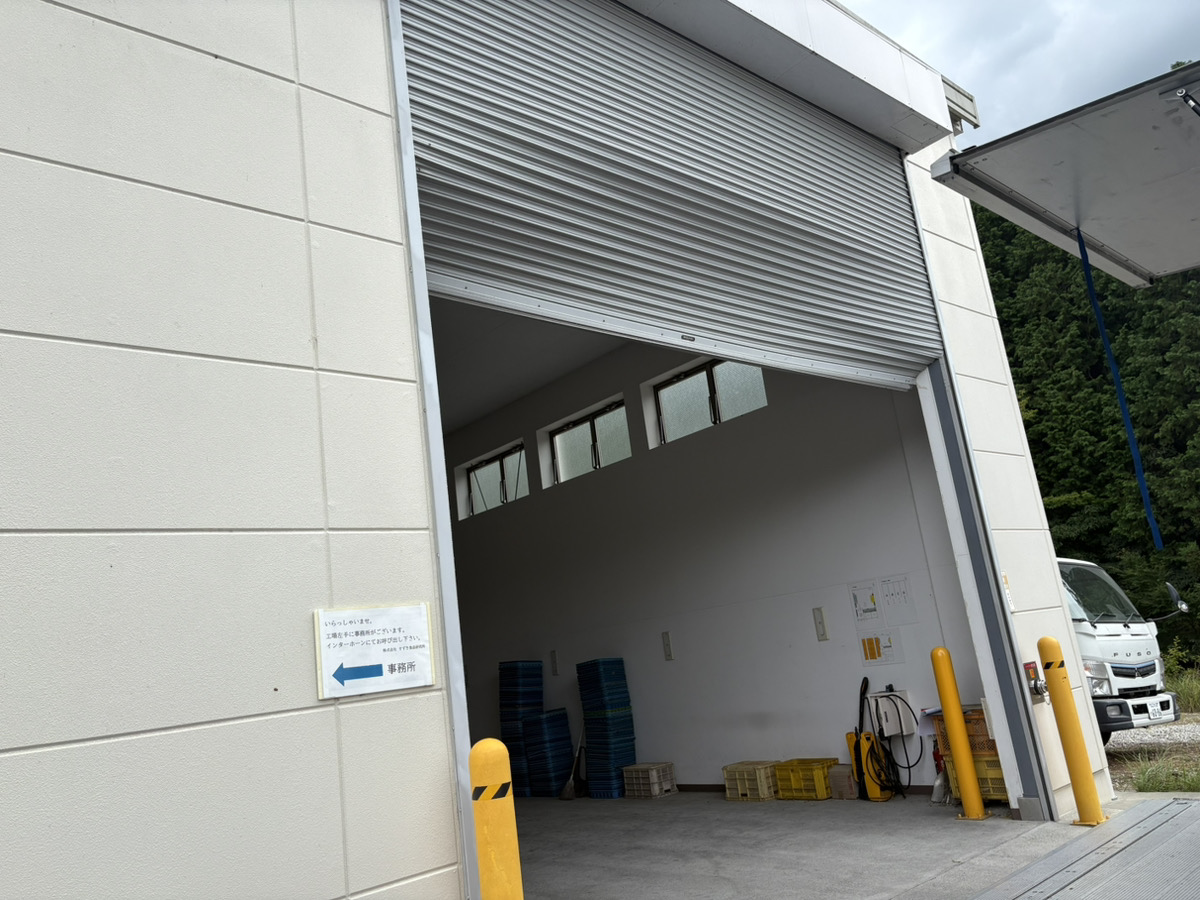

施工前の状況｜モーター音はするのにシャッターが動かない

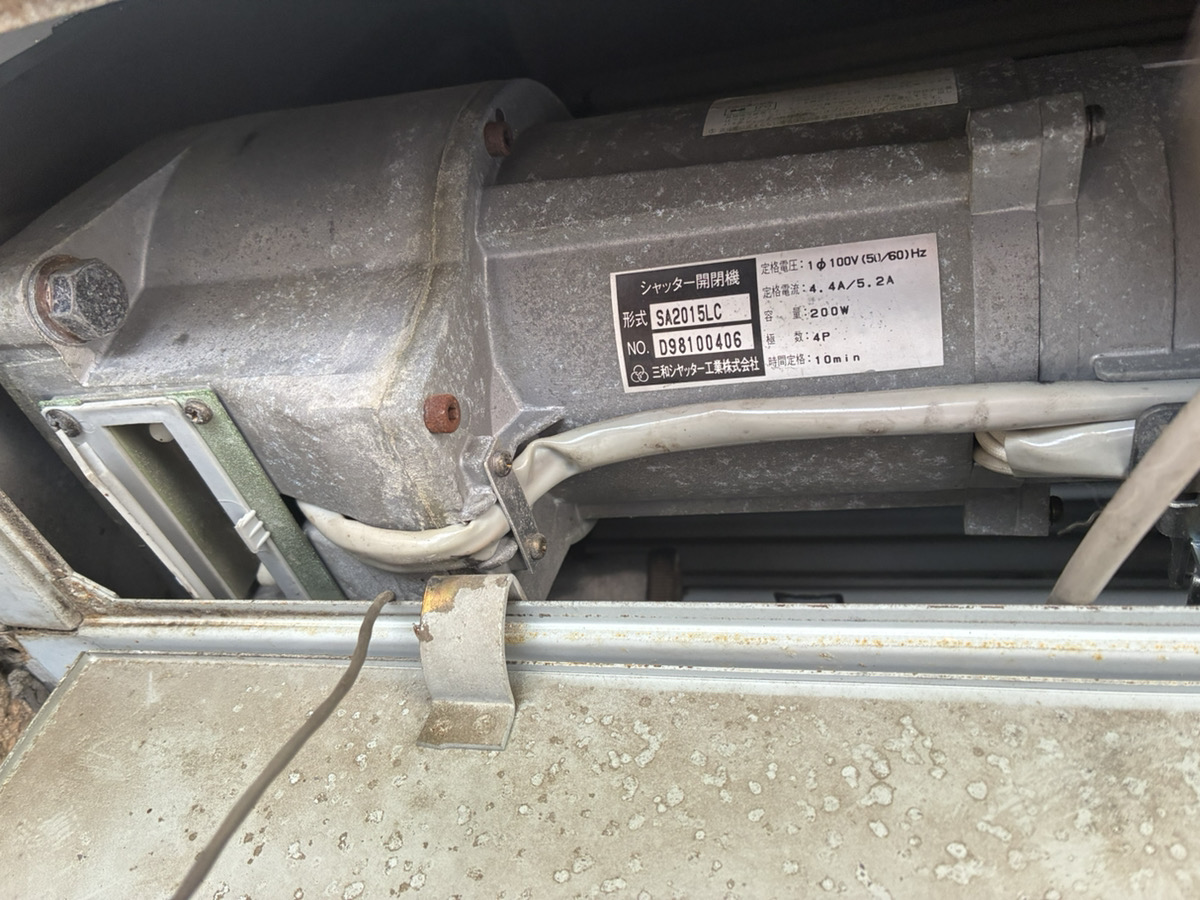

今回のシャッターは、三和シャッター製の電動シャッターです。スイッチを押すと モーターの作動音はするものの、シャッター本体が動かず途中で止まってしまう という症状が出ていました。モーターのラベルを確認したところ、設置から長い年数が経過している機種であることが分かり、経年劣化による不具合が疑われる状態でした。

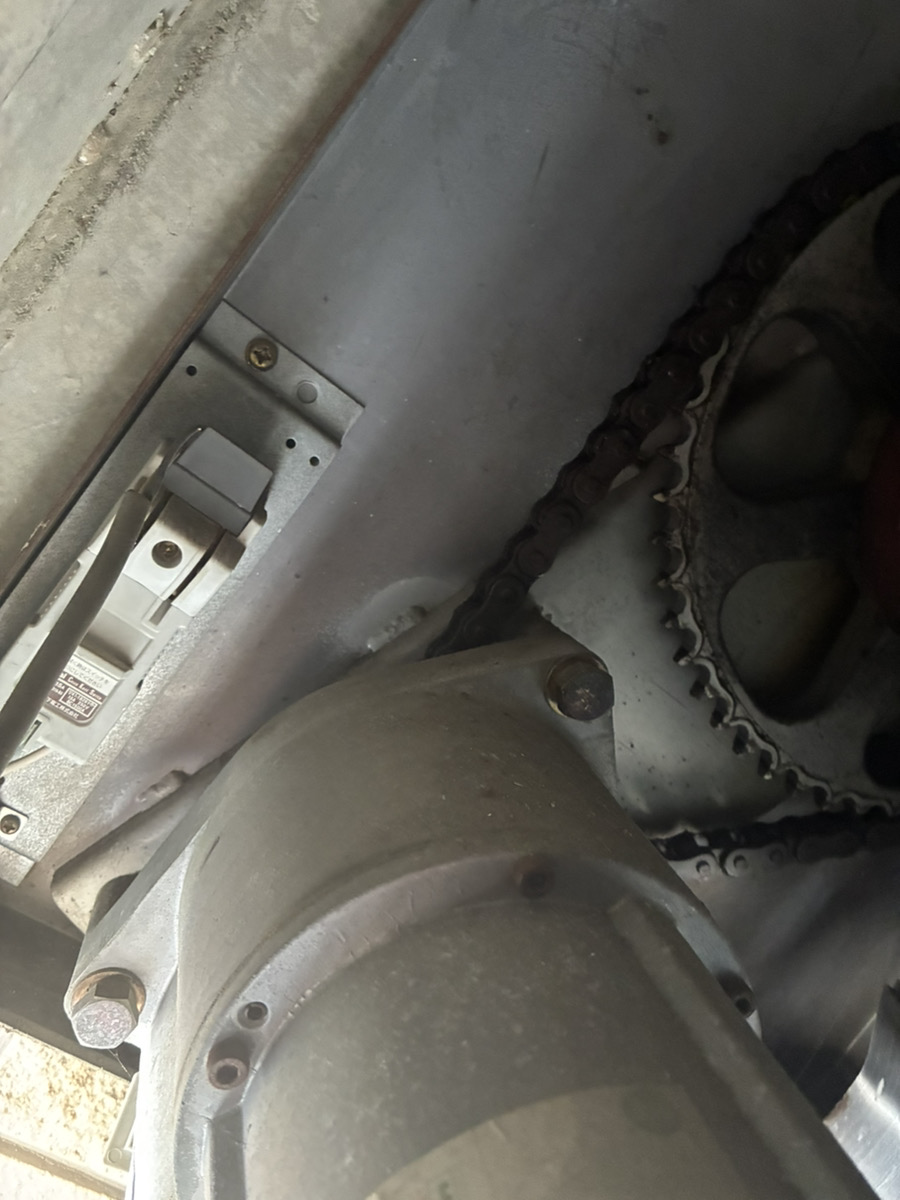

原因の調査｜駆動ギアの破損とブレーキの固着
モーター内部を確認したところ、以下の症状が重なって発生している不具合であることが分かりました。
| 確認箇所 | 状態 |
|---|---|

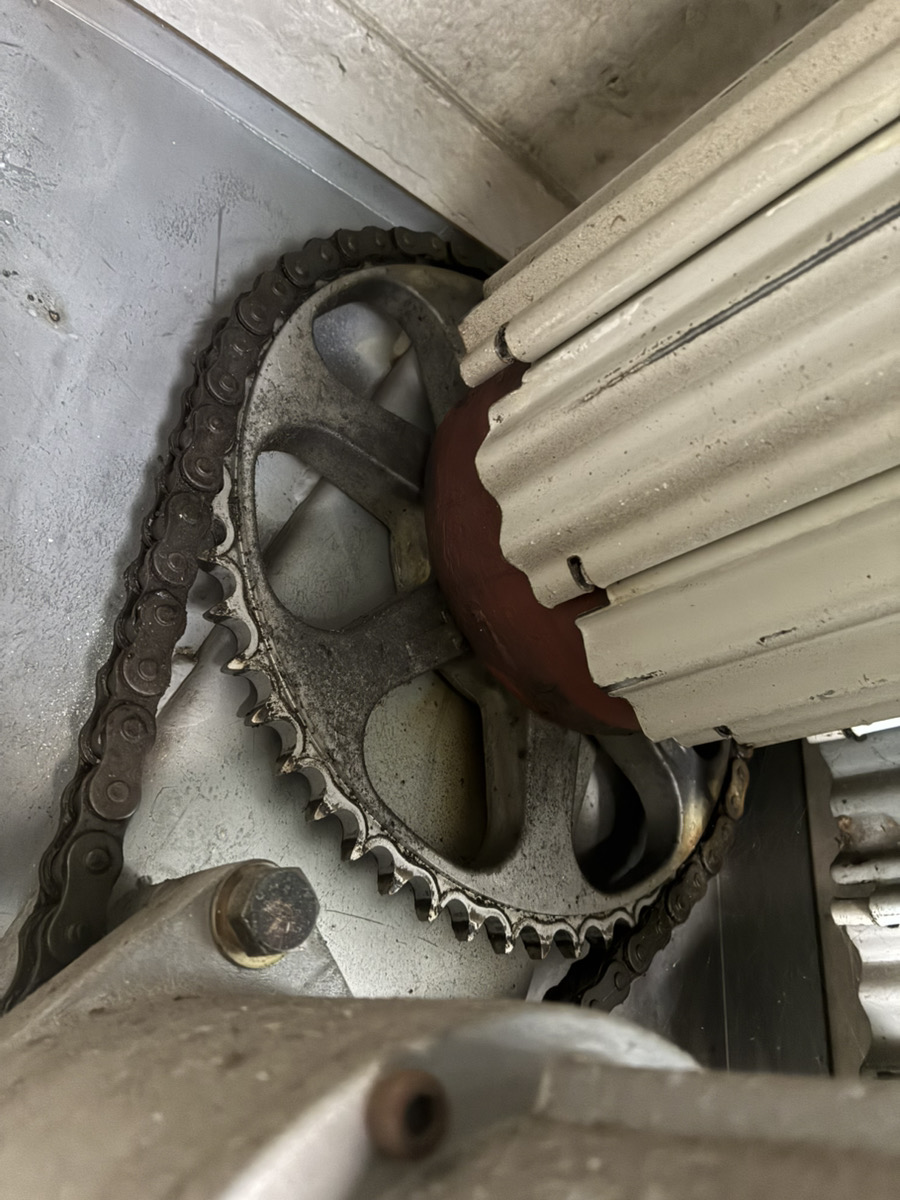

| 駆動ギア(モーターの回転をチェーンに伝える歯車部分のこと) | 歯の摩耗・破損が見られる状態 |
| チェーン | 駆動ギアとの噛み合わせが不安定な状態 |
| ブレーキ | 固着している可能性が高い状態 |
駆動ギアが破損すると、モーター自体は正常に回転していても、その動力がチェーンへ正しく伝わらず「空回り」の状態になってしまいます。さらにブレーキが固着していると、シャッターの動きが途中で引っかかったように止まってしまうことがあり、今回はこの2つの要因が重なって発生した不具合と考えられました。
モーター交換による修理内容と施工時間
駆動ギアの破損とブレーキの固着が進んでいたため、部分的な調整では改善が難しいと判断し、モーター一式の交換 で対応することになりました。
施工の流れは以下の通りです。
- 既存モーターの取り外し
- 新しいモーターの設置
- チェーンの取り付けと張り調整
- 開閉動作の確認・調整
施工時間の目安
今回のモーター交換にかかった施工時間は 約2時間 です。原因がモーター内部の駆動部分にあると特定できていたため、比較的スムーズに作業を完了することができました。
施工後の様子｜スムーズな開閉が可能に
モーターを交換したことで、空回りすることなくシャッターがスムーズに開閉できる状態に復旧 しました。スイッチ操作だけで問題なく動くようになり、日々の開閉作業も以前のように行えるようになっています。
シャッターの不具合はシャッター119にお任せください
「モーター音はするのに動かない」「途中で止まってしまう」といった症状は、駆動ギアの破損やブレーキの固着など、モーター内部の劣化が進行しているサインであることが多く、放置すると完全に動かなくなるおそれがあります。シャッター119では、大阪・兵庫・京都・奈良・滋賀・和歌山エリアに加え、静岡県などの現場にも対応可能です。電動シャッターの不具合は原因の見極めが重要ですので、気になる症状がありましたらお気軽にご相談ください。現地調査・お見積りは無料です。
