大阪府大阪市のお客様より、「ガレージの電動シャッターが途中で止まって動かなくなった」とのご相談をいただきました。現地調査の結果、リモコンの信号を受け取る受信機の基板に不具合があることが判明し、基板交換で修理を行った施工事例をご紹介します。
施工概要
| 項目 | 内容 |
|---|---|
| 施工エリア | 大阪府大阪市 |
| シャッターの種類 | ガレージ用 電動シャッター |
| メーカー | 三和シャッター |
| 症状 | 開閉の途中で止まり、その後動かなくなる |
| 原因 | 受信機部分の基板の不具合 |
| 作業内容 | 受信機の基板交換、動作確認 |
| 施工時間 | 約1時間30分 |
ご相談内容
お客様のご自宅のガレージには、三和シャッター製の電動シャッターが設置されていました。数日前からリモコンで開閉する際にシャッターが途中で止まってしまい、再度ボタンを押しても反応しないという症状が出ていたとのことです。
- 開ける途中、閉める途中のどちらでも止まることがある
- 一度止まると、しばらく時間を置かないと動かない
- 障害物は何もなく、レールにゴミが詰まっている様子もない
- リモコンの電池は交換済みだが改善しない
車の出し入れができず日常生活に支障が出ていたため、できるだけ早く直してほしいとのご要望で、即日対応にてお伺いしました。
現地調査で判明した原因
外観と動作の確認
まずシャッター本体の外観を確認したところ、スラット(シャッターの面を構成する細長い板)に多少の汚れはあるものの、変形やレールからの外れといった物理的な異常はありませんでした。手動での開閉もスムーズで、モーターの巻き上げ力にも問題は見られませんでした。
受信機の基板に不具合

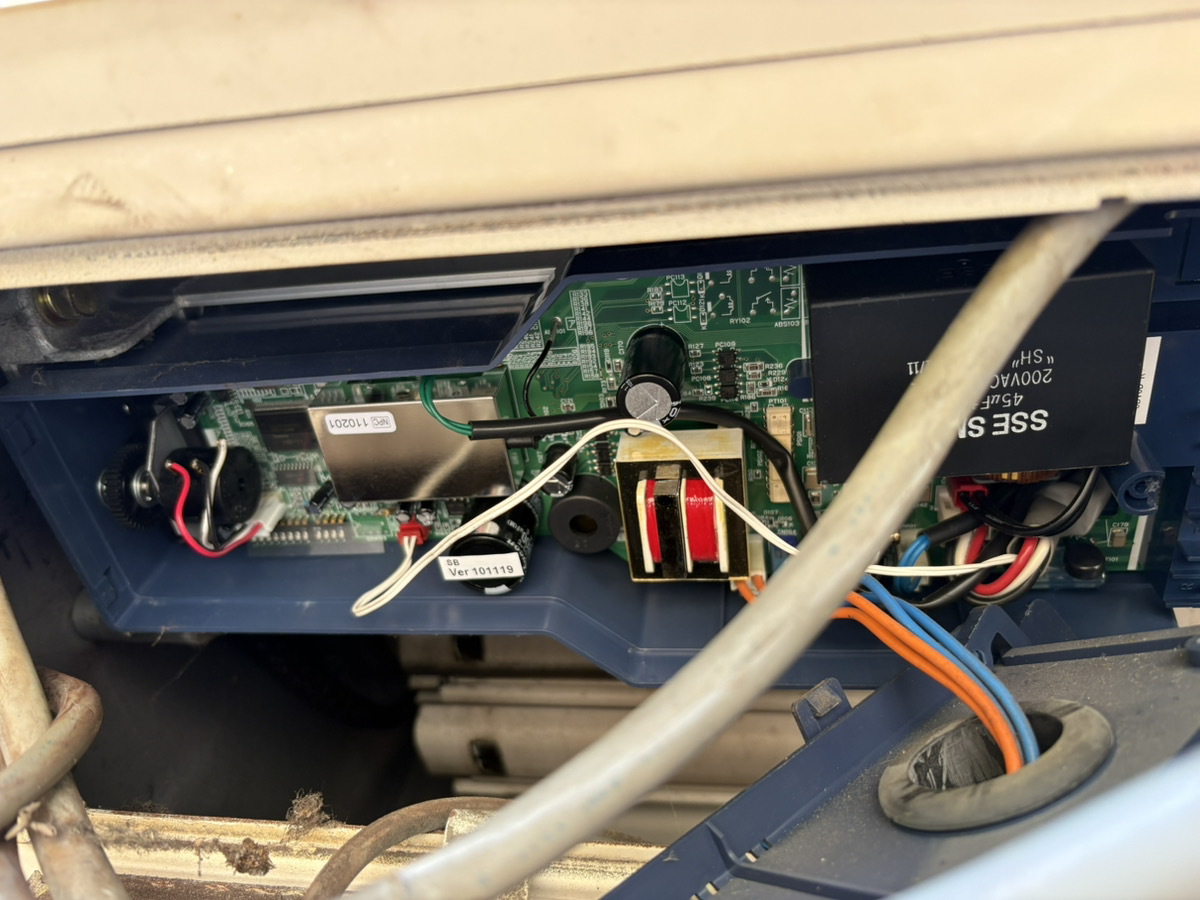

次にシャッターケース(上部の収納ボックス)を開け、内部の受信機を点検しました。受信機とは、リモコンからの無線信号を受け取り、モーターへ「開」「閉」「停止」の指令を送る制御装置です。
基板の表記から、この受信機は設置から10年以上が経過した製品であることが分かりました。動作テストを行うと、リモコンの信号を受け取った直後は正常に動くものの、数秒後に信号の処理が不安定になりモーターへの指令が途切れる状態が確認できました。
このことから、原因は電子部品の経年劣化による受信機基板の不具合と特定しました。三和シャッターの電動シャッターが途中で止まる症状は、障害物検知やリミットスイッチ(上限・下限の停止位置を検知する部品)のズレが原因のこともありますが、今回のように基板の劣化が原因となるケースも少なくありません。
受信機の基板交換作業の流れ
お客様に原因と修理内容、費用をご説明し、ご納得いただいたうえで作業を開始しました。
- ブレーカーを切り、シャッターへの電源供給を完全に停止する
- 受信機に接続されている配線を、写真で記録しながら取り外す
- 劣化した基板を取り外し、対応する新しい基板を取り付ける
- 配線を元通りに接続し、モーター用のコンデンサ(モーターを回すための電気を蓄える部品)の状態もあわせて点検する
- 電源を復旧し、リモコンとの再登録を行う
- 上限・下限の停止位置を再設定し、複数回の開閉テストを実施する
作業中はシャッターが不意に動かないよう、必ず電源を切った状態で行うことが安全上の重要なポイントです。
施工後の状態
基板交換後、リモコンで10回以上の開閉テストを行いましたが、途中で止まることなく最上部・最下部までスムーズに動作しました。お客様にも実際に操作していただき、*「以前より反応が速くなった」*と喜んでいただけました。
三和電動シャッターが途中で止まる主な原因
今回のケース以外にも、三和シャッターの電動シャッターが途中で止まる原因にはいくつかのパターンがあります。
| 原因 | 主な症状 | 対処法 |
|---|---|---|
| 障害物検知センサーの作動 | 閉まる途中で止まり、少し開く | シャッター下の障害物除去、座板スイッチの電池交換 |
| リミットスイッチのズレ | 全開・全閉の手前で止まる | 停止位置の再設定 |
| 受信機・制御基板の劣化 | 不規則に止まる、反応が不安定 | 基板の交換 |
| モーターの過熱 | 連続使用後に止まる | 冷却後に再操作、モーター点検 |
| レールの汚れ・スラットの変形 | 異音とともに止まる | レール清掃、スラット補修 |
リセットや電池交換を試しても改善しない場合は、内部部品の劣化が疑われるため、早めの点検をおすすめします。
まとめ｜三和シャッターの修理はシャッター119へ
今回は、大阪府大阪市で三和シャッター製の電動シャッターが途中で止まる症状を、受信機の基板交換で解決した事例をご紹介しました。10年以上使用した電動シャッターは、モーターや基板などの電子部品が劣化しやすくなります。
シャッター119では、三和シャッターをはじめ各メーカーの電動シャッター修理に対応しています。
- 無料相談・出張見積もり：途中で止まる原因を現地で診断し、修理内容と費用を事前にご説明します
- 迅速な対応：関西全域(大阪、京都、兵庫、奈良、和歌山、滋賀)と東海全域(愛知、岐阜、静岡、三重)で最短即日に駆けつけます
- 明朗な料金設定：追加費用が発生しにくい明朗会計です
「電動シャッターが途中で止まる」「リモコンの反応が悪い」といった症状がありましたら、お気軽にシャッター119までご相談ください。
