岐阜県大垣市｜重量シャッター乱巻き緊急復旧・モーター交換工事

施工概要

岐阜県大垣市の自動車整備工場様より、*「電動の重量シャッターが上がりすぎてしまい、降ろせなくなった」*と緊急のご連絡をいただきました。

重量シャッターとは、工場・倉庫・カーディーラーなどで使われる大型の電動シャッターです。一般的な軽量シャッターに比べてスラット（羽根板）が厚く・重く、モーターで巻き上げる構造になっています。

電動シャッターには、シャッターが上限・下限に達したときにモーターを自動停止させる「リミットスイッチ」が搭載されています。今回はこのリミットスイッチが故障し、上限に達してもモーターが停止しなかったため、シャッターが巻き上がり続けてしまいました。

その結果、シャッターボックス内でスラットが正規の位置に収まらず、無秩序に重なり合った「乱巻き」状態が発生しました。

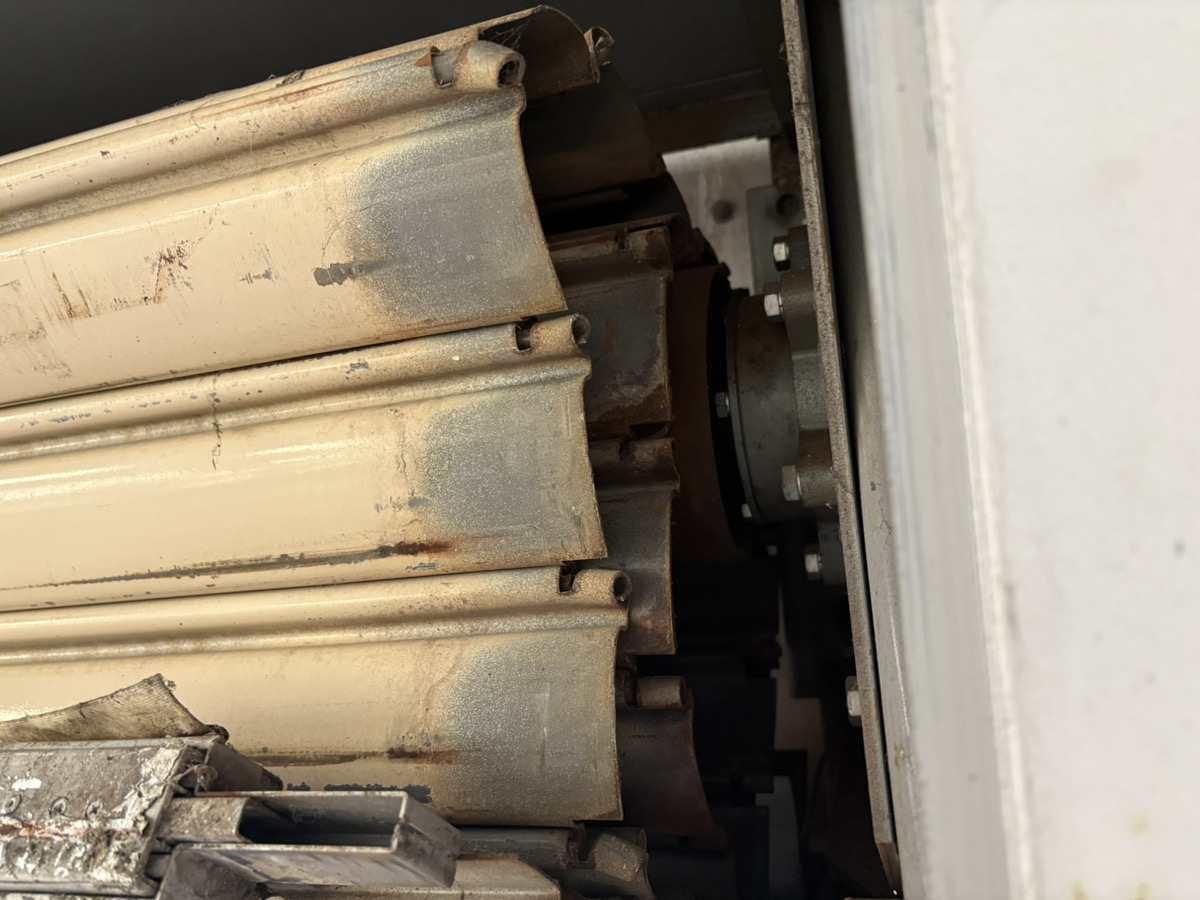

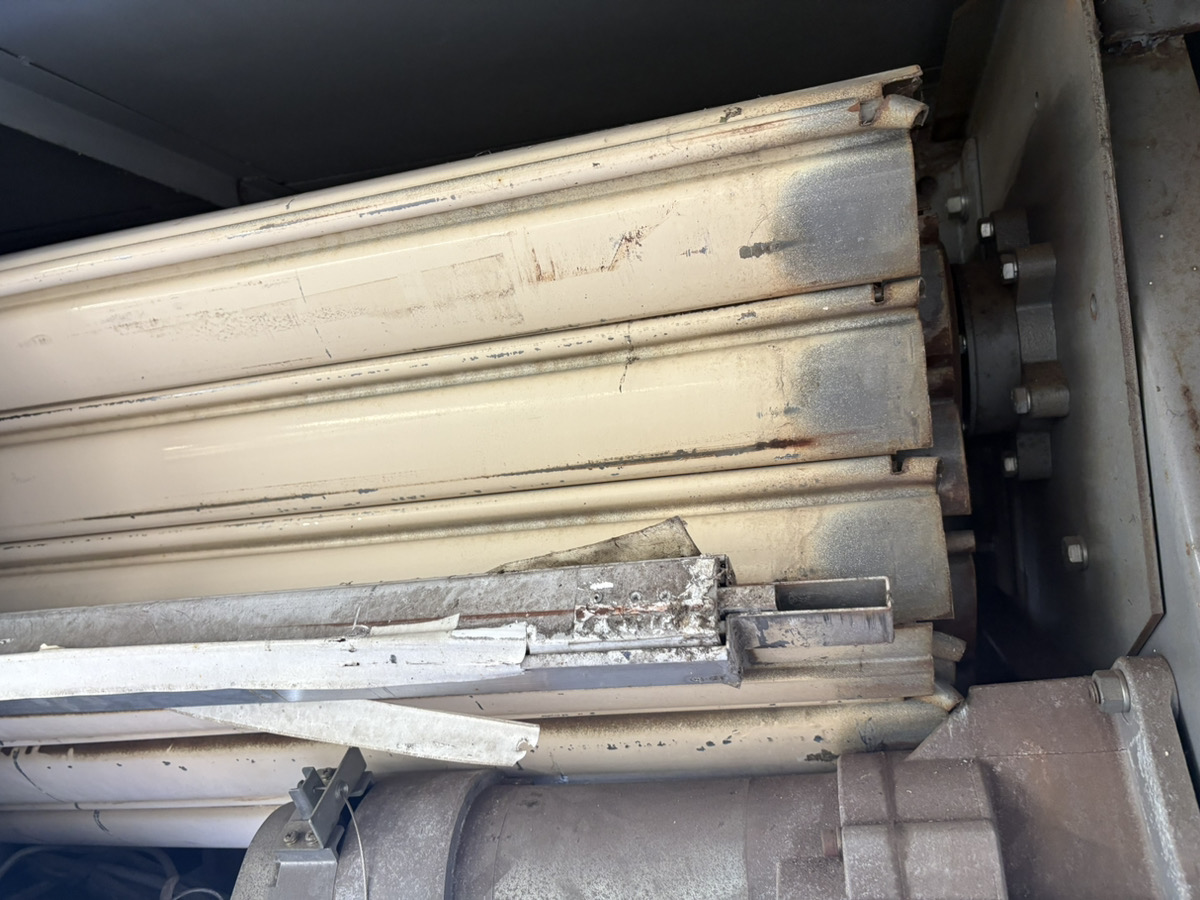

シャッターボックス内部を確認すると、スラットが大きく変形・折れ曲がっており、シャフト（巻き取り軸）周辺にも錆びと汚れが蓄積していました。この状態では降下操作をしても正常に降りず、無理に動かすとスラットやモーターにさらなる損傷を与えるリスクがあります。

確認された主な状態は以下のとおりです。

まず当日の緊急対応として、乱巻き状態のスラットを正常な巻き取り状態に戻す復旧作業を実施しました。シャッターボックスを開放し、内部のスラットを一枚ずつ丁寧に整列させながらシャフトに正しく巻き直す、熟練の技術が必要な作業です。

応急対応の作業内容は以下のとおりです。

応急対応完了後、シャッターの開閉が可能な状態に復旧しました。ただし、リミット故障の根本原因であるモーターの経年劣化が確認されたため、後日モーター交換を実施することになりました。

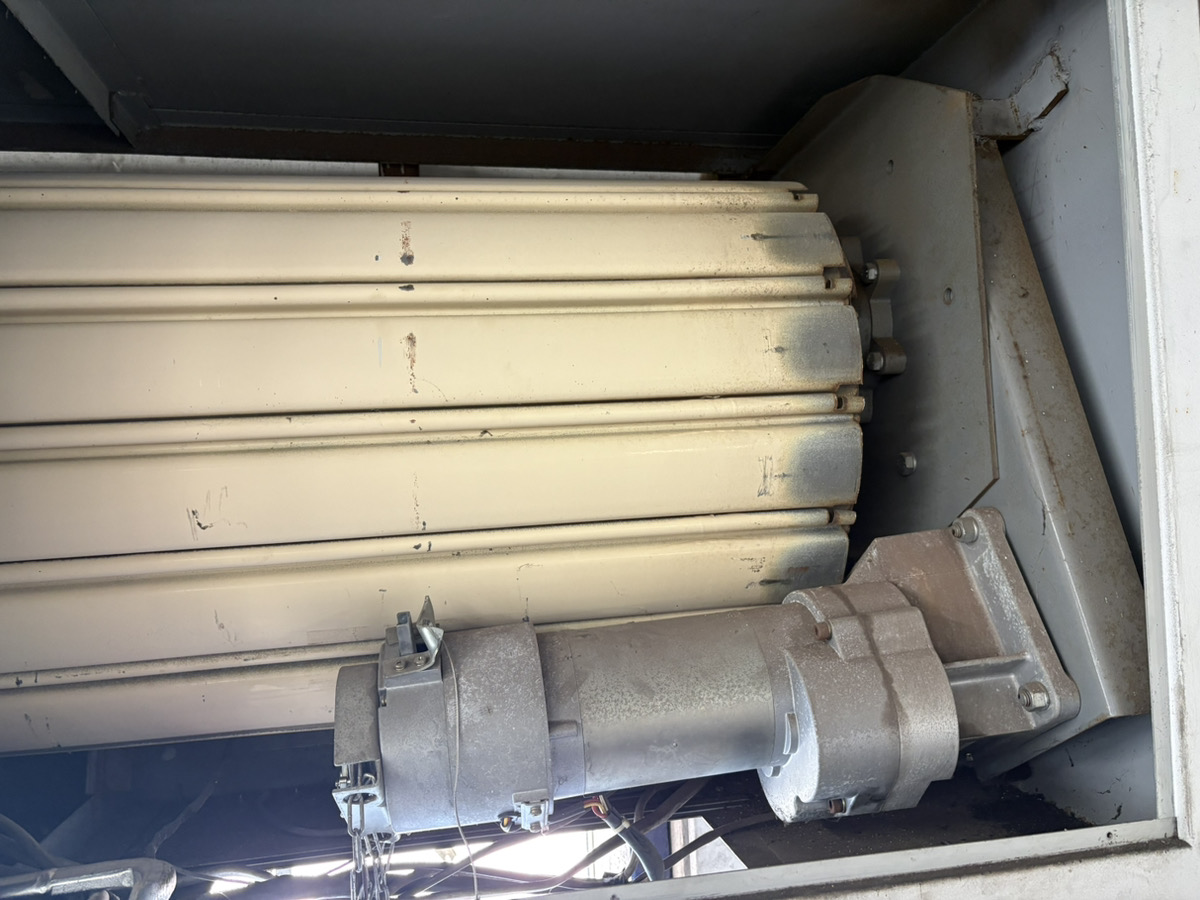

応急対応から日を改めて、モーター本体の取替工事を実施しました。

リミットスイッチを新品モーターに合わせて正確に設定し直したことで、上限・下限での確実な自動停止が実現しました。

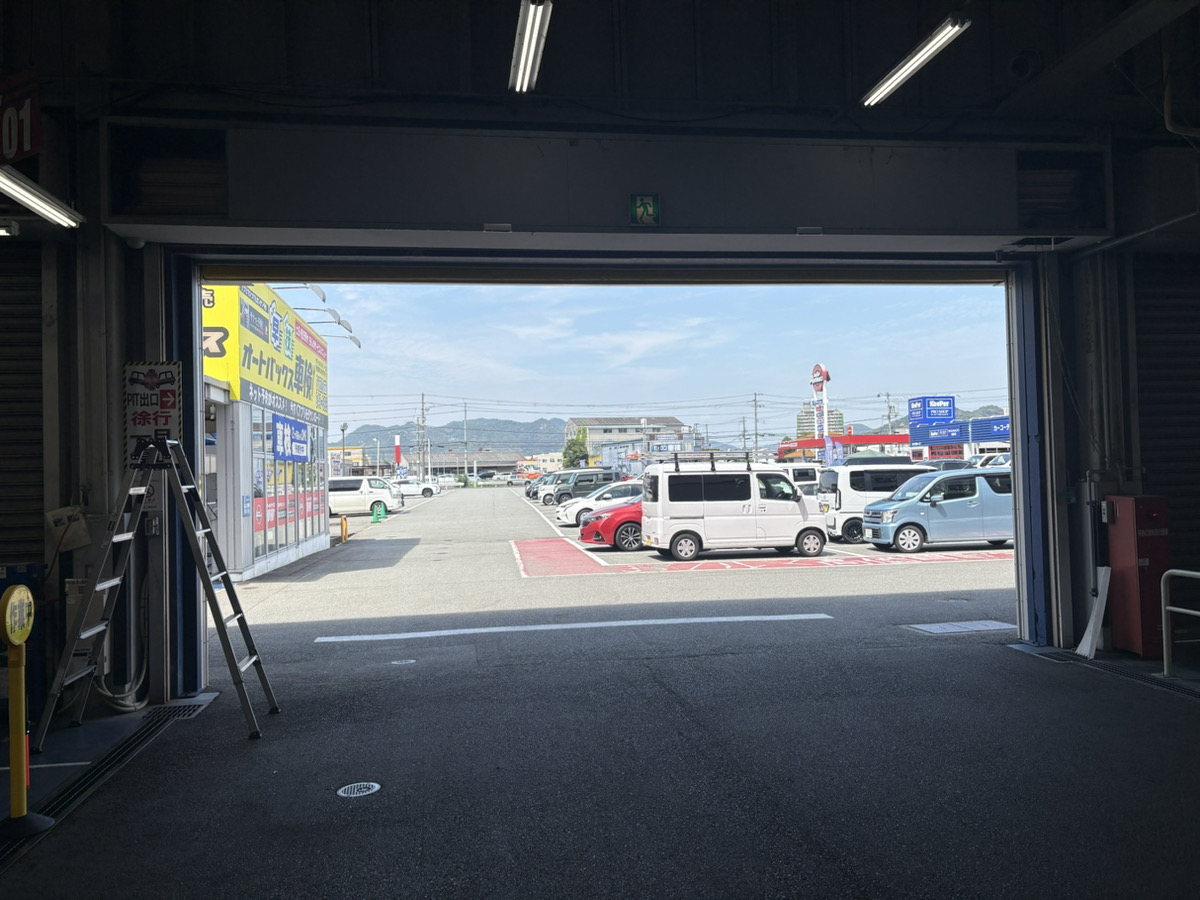

乱巻き復旧とモーター交換の完了後、シャッターが全開・全閉ともにスムーズに動作するようになりました。施工後の写真では、シャッターが全開した状態で工場内から外の駐車場が見渡せており、正常に巻き上がっていることが確認できます。

重量シャッターの乱巻きは、放置するとスラットの変形が進行し、最終的には全取替が必要になるケースもあります。リミットスイッチの故障はモーターの経年劣化と連動して起きやすく、定期的なメンテナンスで未然に防ぐことが可能です。シャッターの動作に違和感を感じたら、早めのご相談をおすすめします。
